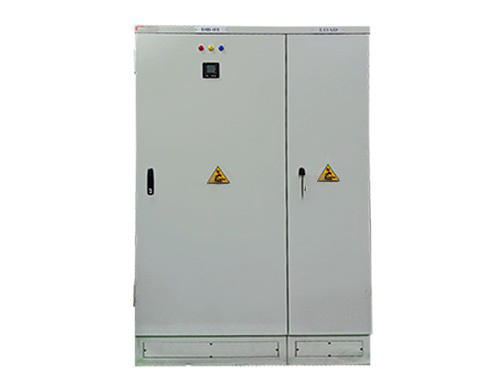

Tủ điện phân phối DB (SE-DB02) là tủ phân phối được sử dụng trong các mạng điện hạ thế. Vị trí của tủ DB thường là sau các tủ phân phối tổng (MSB) tại các nút. Dòng điện định mức có thể đến 1000A, cung cấp điện cho 1 nhóm thiết bị hoặc thiết bị đầu cuối (máy bơm, động cơ, máy móc...) là loại tủ điện nhỏ nhất, nó đặt gần các phụ tải
Ứng dụng:
Tủ điện phân phối (SE-DB02) được sử dụng trong các mạng điện hạ thế, lắp đặt tại phòng kỹ thuật của các tầng, phòng kỹ thuật của các thiết bị
| Thông tin chung | |
| Ứng dụng | Phân phối Cấp nguồn chiếu sáng |
| Tiêu chuẩn | IEC 61439-1&2 |
| Lắp đặt | Trong nhà (Độc lập, treo tường) |
| Thông số kỹ thuật | |
| Điện áp cách điện định mức | 1000 VAC |
| Điện áp làm việc định mức | 690 VAC |
| Tần số định mức | 50/60Hz |
| Điện áp mạch điều khiển | 230 V AC max |
| Dòng định mức | 3200A |
| Tỷ lệ ngắn mạch | 50KA-1 giây, có sẵn 70KA-1 giây theo yêu cầu |
| Bảo vệ IP | IP43 có thể IP65 theo yêu cầu |
| Phân cách bên trong | 1/2a/2b/3a/3b/4a/4b |
| Thông số kỹ thuật cơ khí | |
| Vật liệu | Thép cán nguội, thép cán nóng, tráng kẽm, Inox |
| Bề mặt | Sơn tĩnh điện |
| Màu sắc mặc định | RAL7032 (xám đá) |
Kích thước
| Cao (mm) | Rộng (mm) | Sâu (mm) |
| 1400/1600/1800/2000 | 800/900/1000 | 250/275/300/325/350/ 375/400/425/450 |
